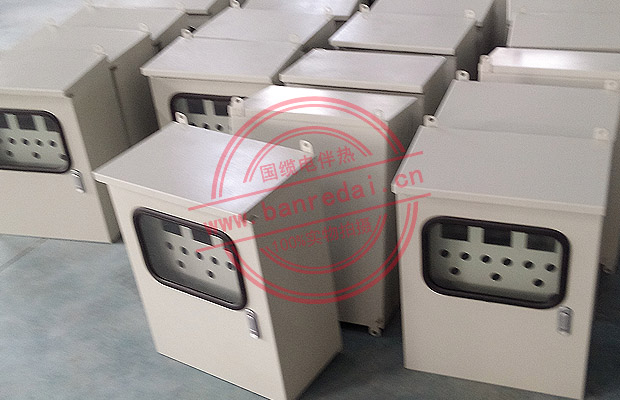

PDX電伴熱控制箱（柜）為定制產品，提供的圖樣只作參考，根據電伴熱系統具體情況不同，定制的控制系統不同。
    PDX電伴熱（帶）防爆控制箱是智能型設備伴熱保溫控制和監測系統，可應用于電伴熱帶、加熱電纜等伴熱或加熱的系統中，根據需要可配置實現智能化多種控制功能。

一、概述

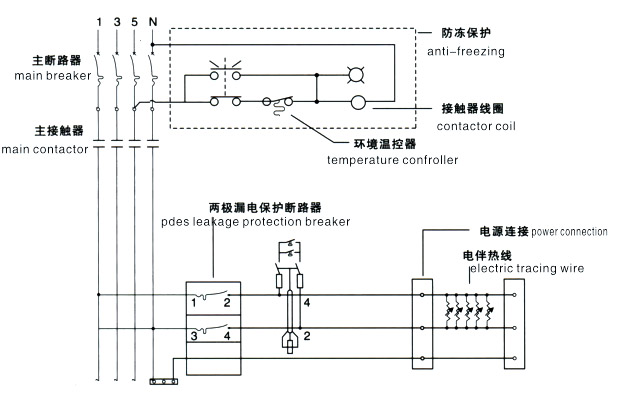

    PDX電伴熱（帶）防爆控制箱包括電壓端、溫度控制器、固態繼電器、散熱器、溫度傳感器和電伴熱帶，其中所述電壓端分別與溫度控制器、固態繼電器、電伴熱帶相連，所述溫度控制器分別與溫度傳感器、固態繼電器相連，所述固態繼電器和散熱器相連。本實用新型電伴熱（帶）控制箱用于管道或容器電加熱方式，主要應用于化工及發電廠，管道或容器中的介質為液體或氣體。該電伴熱（帶）控制箱能夠自動控制該介質保持一定的溫度。
    PDX電伴熱（帶）防爆控制箱是專為電伴熱、電加熱器、電加熱棒等各種電熱系統而設計、制造的控溫配套設備。柜體結構簡單、合理通用，現場安裝方便。
    其采用單元集裝制方式，對應的一套加熱系統由一個控制單元獨立完成控制；各控制單元設有溫度顯示、調節、檢測和主電路的控制和保護。
    PDX電伴熱（帶）防爆控制箱采用最新電子技術及元器件，控制原理先進、保護功能齊全、工作可靠、使用壽命長?？蓪崿F遠程操作、無人值守。操作方便、維護簡單、使用成本低?？蓮V泛用于塑料、橡膠制品、制藥、石油、化工、冶金、機械、食品工業、熱處理等行業電熱設備的溫度控制。

二、技術要求
    1、電伴熱材料的應用必須符合電氣規范要求；
    2、電伴熱防凍智能防凍控制技術要符合熱工設計；
    3、電伴熱（帶）防爆控制箱和配電必須有：溫度調節、漏電保護、接地保護、過流過壓保護；
    4、確保電伴熱冬季處于運行待命狀態、運行結束后確保系統運行關閉。

三、性能指標
    額定電壓：380VAC，220VAC
    控制溫度：0～800℃
    使用環境： 環境溫度-30～+60℃，相對濕度≤90%
    防護等級： 戶內IP44，戶外 IP56

四、產品特點
    電伴熱（帶）防爆控制箱主電路以自動空氣開關作短路、過載保護。
    電伴熱（帶）防爆控制箱可以與相關的液位控制器、流量開關或油泵控制裝置實現電氣連鎖。
    可與上級計算機接口，提供相關的模擬量、開關量。

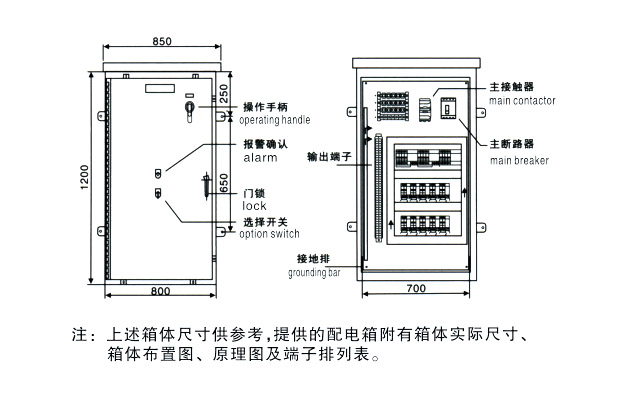

    柜體可以掛墻或落地安裝，可以按照用戶要求與電力開關柜同型。
